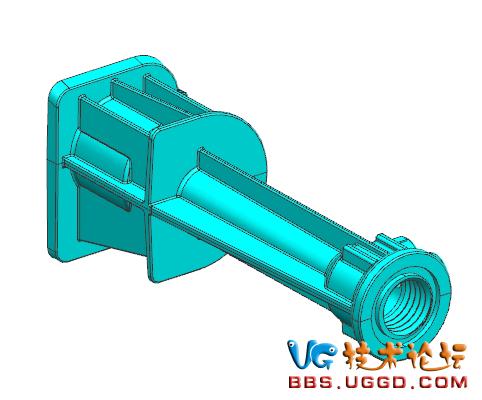

在模具设计过程中，我们偶尔会碰到一些比较头疼的机构，比如侧向倒扣里面还带螺纹，这类产品我们得一边脱牙一边抽芯，我来给大家分享这种机构：

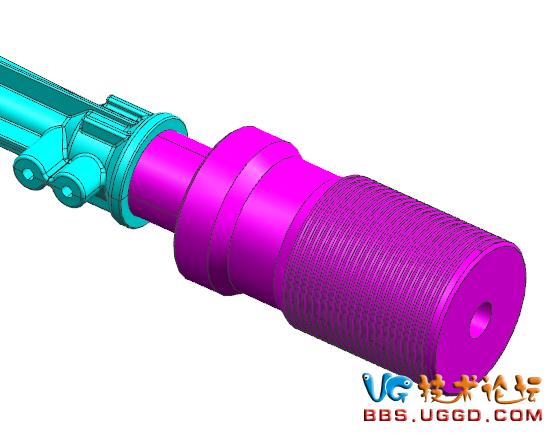

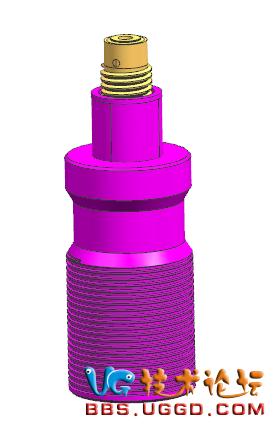

1.首先将滑块镶件设计出来，端部要设计螺纹，便于一边旋转一边抽芯，如图所示：

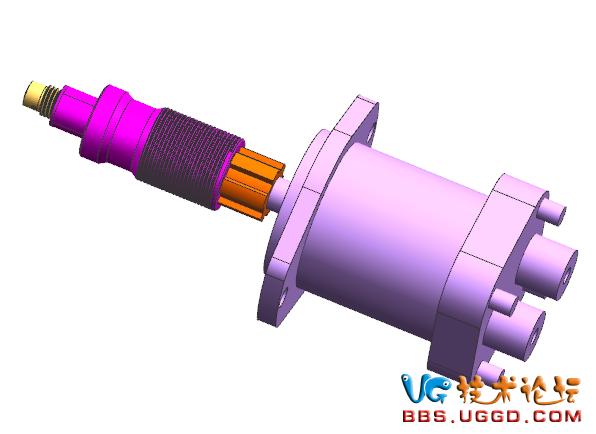

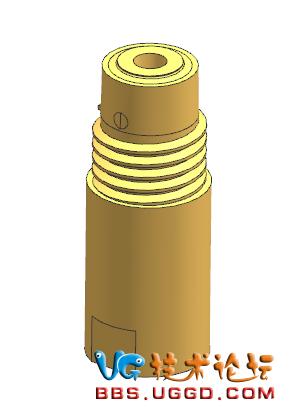

2.为了方便加工，内牙需单独做镶件，用螺丝与大滑块镶件锁紧，并设计管位，如图所示：

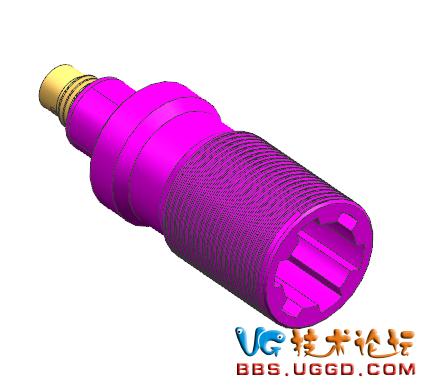

3.滑块镶件设计六边槽，与液压马达连接定位，如图所示：

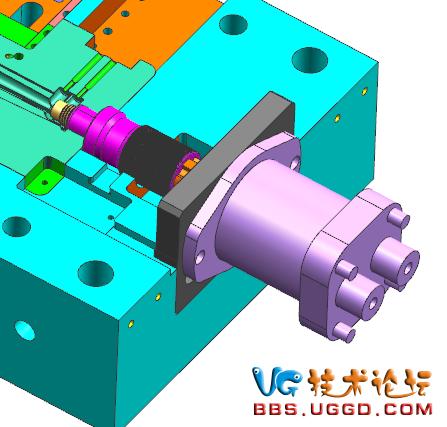

4.设计固定板将液压马达机构固定在B板上，用螺丝锁紧，如图所示：

5.设计牙套与滑块镶件配合，便于一边旋转一边佢后抽芯，且用螺丝固定在B板上，如图所示：

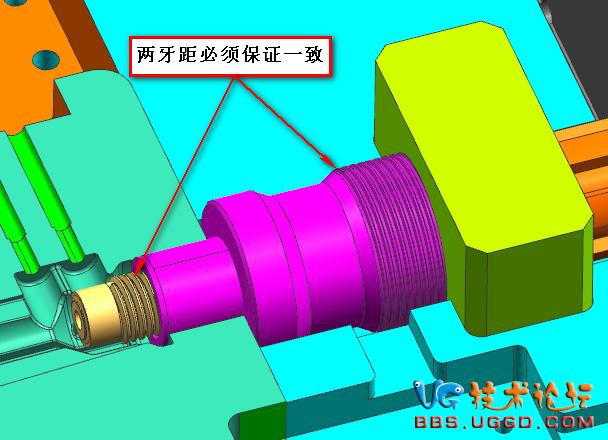

6.螺纹的设计要点：两牙距必须一直，才能保证脱牙时不拉伤，如图所示：

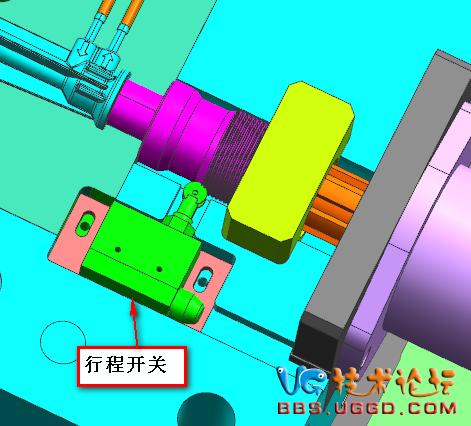

7.控制液压马达的停转，必须设计行程开关，如图所示：
