一、液压缸的分类及基本计算

液压缸是液压传动系统中应用最多的执行元件，它将油液的压力能转换为机械能，实现往复直线运动或摆动，输出力或扭矩。

其作用方式可分为单作用式和双作用式两种。

单作用式液压缸——单方向输出力和速度，返程靠外力。

双作用式液压缸——双向输出力和速度，返程靠调换进出油口。

液压缸的分类

1）单作用柱塞式液压缸柱塞较粗，受力较好，稳定性好，单向进油驱动，回程靠外力。

2）双作用单活塞杆液压缸双向液压驱动，往复速度、力不等。

3）双杆双作用液压缸，可实现等速往复运动。

4）串联液压缸适用场合为液压缸尺寸径向受限，轴向自由。

5）增压液压缸适用场合为低压系统局部需要高压。从低压系统可获得高压系统的能力。

6）单作用伸缩式液压缸适用场合为工作时行程长，停止工作时结构尺寸小。

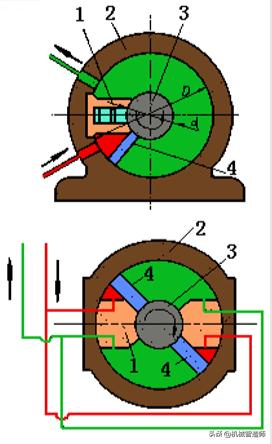

7）叶片摆动液压缸 回转往复运动，摆角小于360°。

8）齿轮齿条液压缸回转往复运动，摆角可大于360°。

二、液压缸的结构

液压缸中的特殊结构

1） 圆柱形环隙式缓冲装置

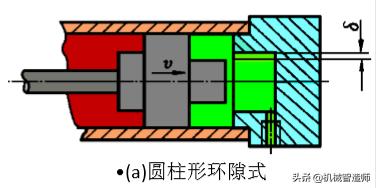

• 如图 (a)，当缓冲柱塞进入缸盖上的内孔时，缸盖和缓冲活塞间形成缓冲油腔，被封闭油液只能从环形间隙δ排出，产生缓冲压力，从而实现减速缓冲。

• 这种装置结构简单，制造成本低，所以在系列化的成品液压缸中多采用这种缓冲装置。

2）圆锥形环隙式缓冲装置

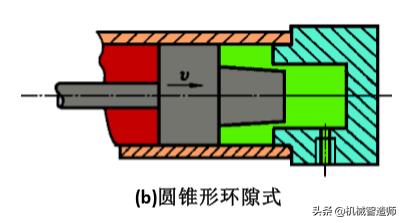

• 如图 (b)，由于缓冲柱塞为圆锥形，所以缓冲环形间隙δ随位移量而改变；即节流面积随缓冲行程的增大而缩小，使机械能的吸收较均匀，其缓冲效果较好。

3）排气装置

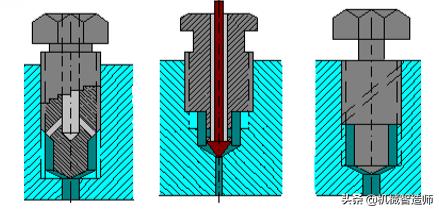

•液压传动系统中往往会混入空气，使系统工作不稳定，产生振动、 爬行或前冲等现象；严重时会使系统不能正常工作。因此，设计液压缸时，必须考虑空气的排除，对于要求不高的液压缸，往往不设计专门的排气装置，而是将油口布置在缸筒两端的最高处，这样也能使空气随油液排往油箱，再从油箱溢出；对于速度稳定性要求较高的液压缸和大型液压缸，常在液压缸的最高处设置专门的排气装置，如排气塞、排气阀等。
