二、油缸机构防后退的方法

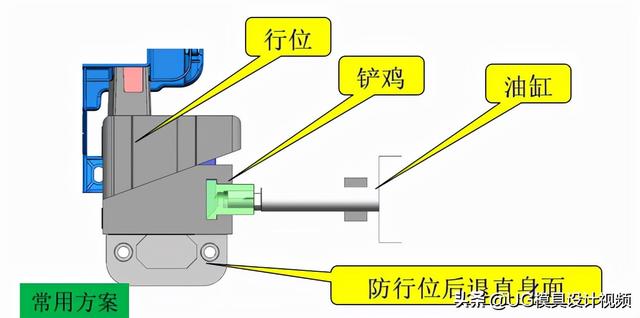

1.之前常用的方法：

1）加大油缸的缸径，釆用推力相对较大的油缸：

通过计算锁模力，原本用缸径40的油缸就满足要求，但由于要防止芯腔压力过大，造成

油缸后退而不得不选用63或80甚至更大的油缸，以公司常用HPS油缸为例，缸径40行程

100MM的油缸价格在2500元左右，而缸径63行程100MM的油缸价格在5000元左右，使模

具成本大增加。

2）给油缸加止退阀：

给油缸加止退阀， 只能使油缸多承载20%左右的压力，如注塑压力过大，则油缸会损坏

3）将油缸换成自锁式油缸：

如换自锁油缸，缸径63行程100MM的自锁油缸单价在8000元左右，加大模具成本，而且

自锁油缸内有泄漏的话油缸仍然会后退，不能保证100%安全有效。

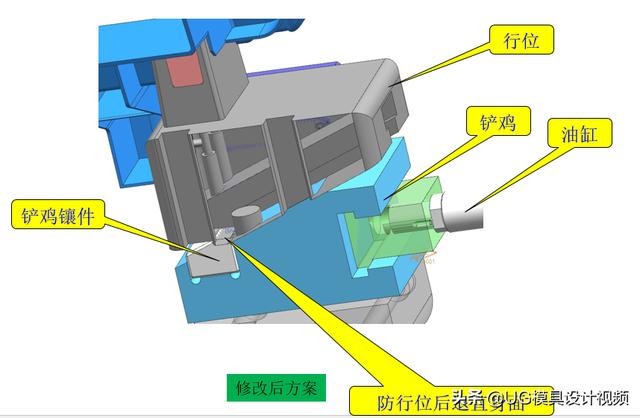

2.在铲鸡上增加一小的淬火镶件，淬火镶件上加一直身位，合模时淬火镶件的直

身位与行位直身位贴合在一起，从而防止行位后退。

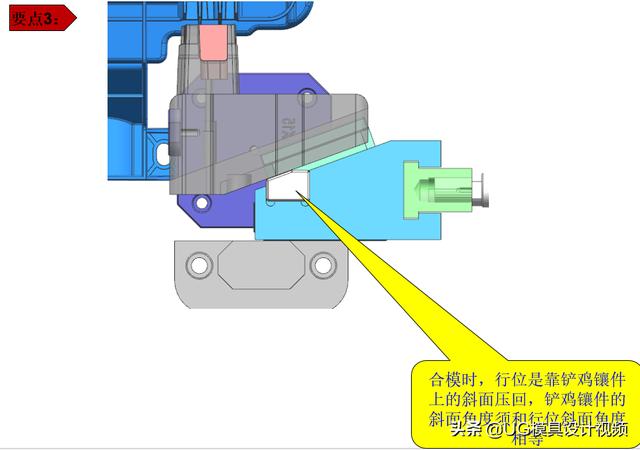

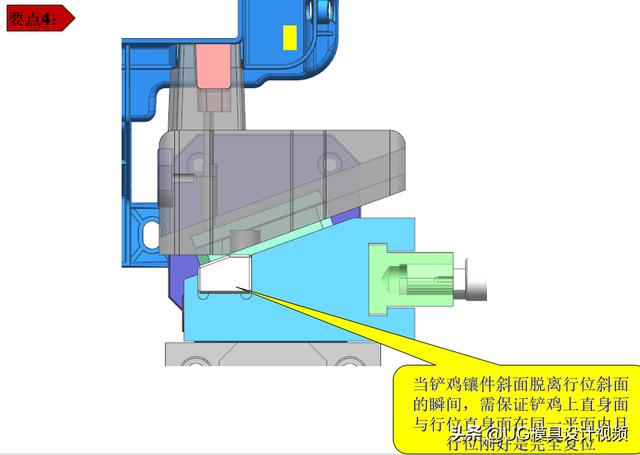

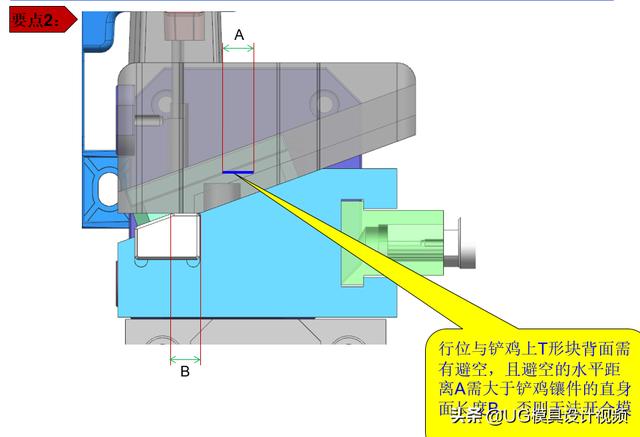

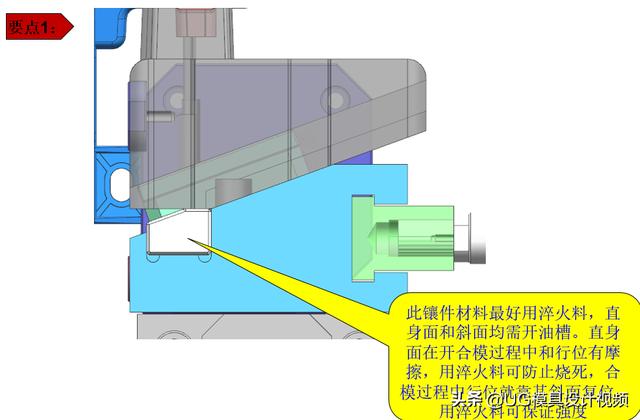

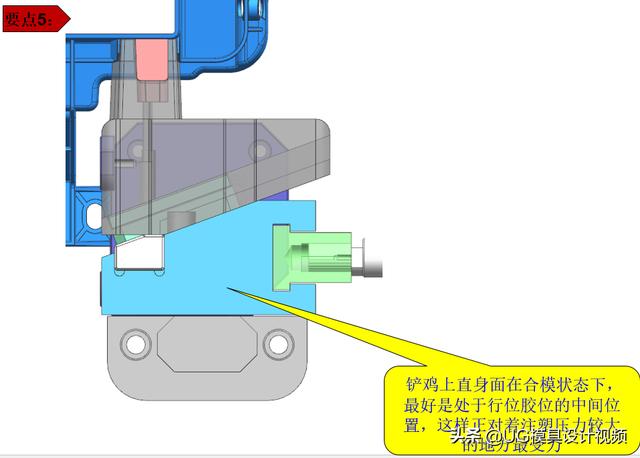

四、油缸机构防后退（加铲鸡直身镶件）的设计要点
