一、增压缸

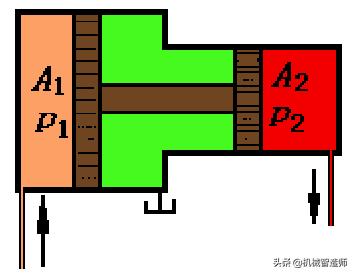

增压缸也称增压器。增压缸如图所示。

它由有效面积为A1的大液压缸和有效作用面积为A2的小液压缸在机械上串联而成，大缸作为原动缸，输入压力为p1，小缸作为输出缸，输出压力为p2。

比值 A1／ A2称为增压比，由于A1／ A2>1， 压力p2被放大，从而起到增压的作用。

二、伸缩缸

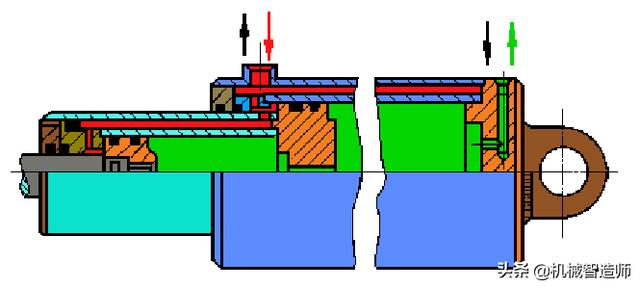

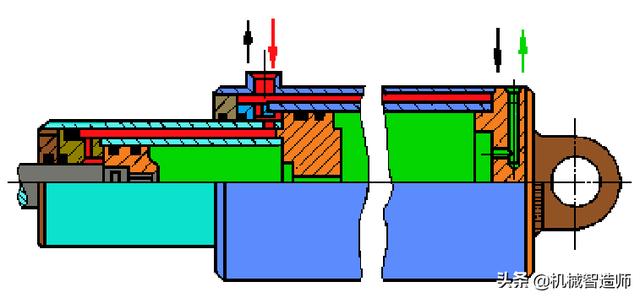

它由两级或多级活塞缸套装而成，如图所示：

前一级缸的活塞杆就是后一级缸的缸筒，当供油压力和流量不变时，伸缩缸逐级由大到小伸出，或由小到大回缩，即伸出时，出力逐级减小，速度逐级增大。 伸出时行程长，收缩后，液压缸径向尺寸小。

三、摆动缸

摆动式液压缸多为叶片式，输出转角小于360°，且随着叶片数的增加而减小，输出的转矩随着叶片数的增加而增大。

四、齿轮齿条缸

齿条活塞缸输出转角可大于360°。输出扭矩随活塞直径增大或输入压力提高而增大。

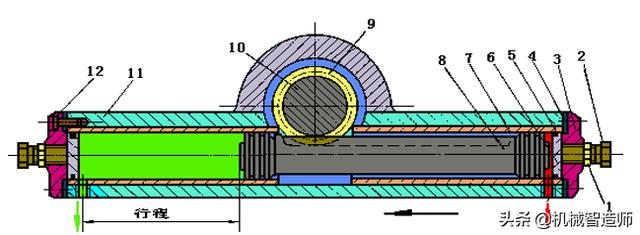

齿条活塞液压缸的结构图

1-紧固螺帽;2-调节螺钉; 3-端壁；4-垫圈;5-O形密封圈;6-挡圈; 7-缸套;8-齿条活塞;9-齿轮;10-传动轴;11-缸体;12-螺钉
