液压缸结构设计

液压缸是液压系统的执行元件，它的作用是将液体的压力能转换为直线往复运动的机械能 。

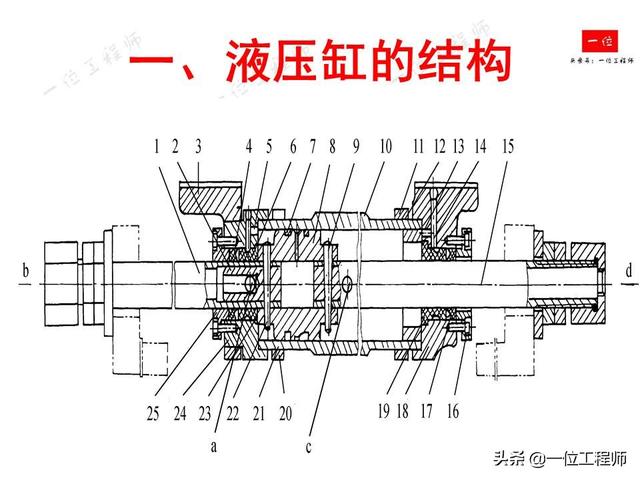

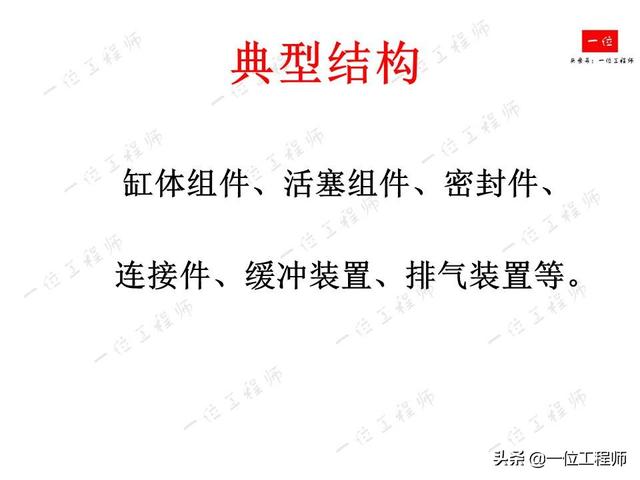

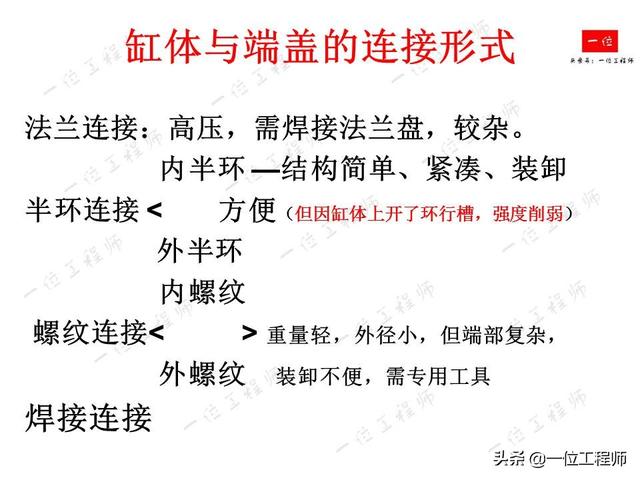

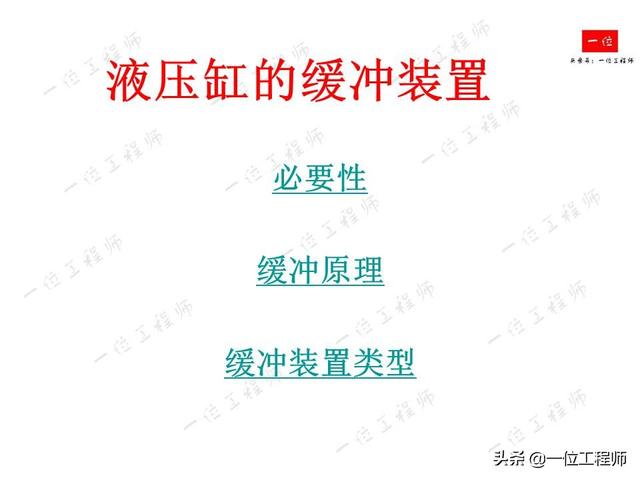

液压缸的典型结构：缸体组件、活塞组件、密封件、连接件、缓冲装置、排气装置等。

液压缸结构设计注意事项：

（1）活塞杆受拉状态下承受最大负载，在受压状态下具有稳定性；

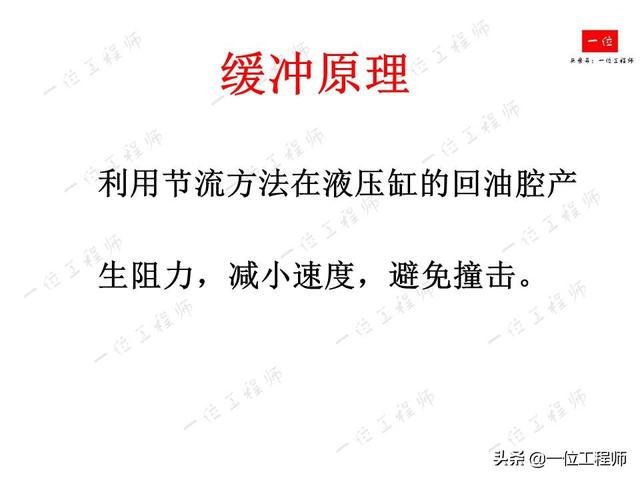

（2）排气和制动问题；

（3）液压缸的安装，只能在一端用键或销定位；

（4）结构简单紧凑；

（5）密封性要好。

50页PPT介绍液压缸的结构设计（文末有获取）
