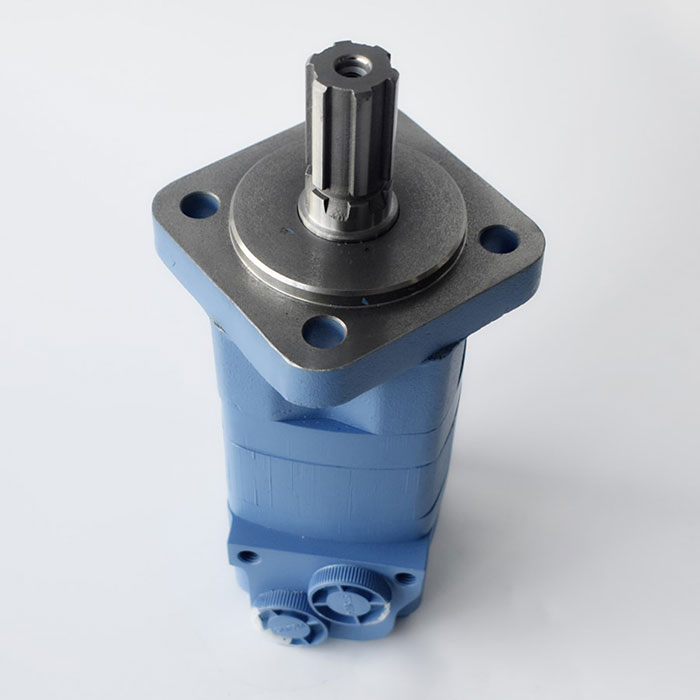

BM5摆线液压马达是一种端面配流式摆线液压马达，具有压力补偿功能，适用于工程机械、农业机械、石油机械、起重运输和机床制造业。

一、BM5摆线液压马达的特点

●先进的定转子参数设计，启动压力低，效率高，低速运转平稳

●较高的工作压力，输出扭矩高

●先进的轴密封摆线液压马达实际上是一种设计，高的背压承受能力

●先进可靠的联动轴设计，提高了马达的使用寿命

●先进的配流机构设计，具有配流精度高和磨损自动补偿的特点

●在液压系统中可串联或并联使用，串联使用时应接外泄油管

●采用圆锥滚子轴承设计，具有较大的径向承载能力，使得马达可直接驱动工作机构

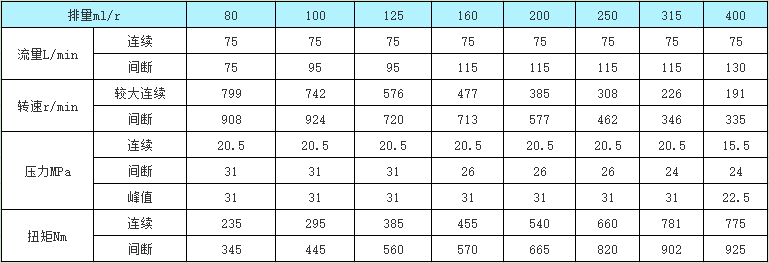

二、主要性能参数

说明：

●较大工作压力指入口较大允许压力

●额定工作压力指工作压差

●不应同时在较大转速和较大压力下使用马达

●较大工作条件允许持续的时间为6秒

●推荐用油：抗磨液压油，粘度37~73cst油液清洁度ISO18/13

●较高工作油温80℃

●在马达全负荷工作前，必须在0%的额定压力下磨合1小时以上

●可靠的密封控制手段，马达允许的较大背压可达7Mpa,但为获得良好的寿命及综合性能，推荐使用背压不超过3.5Mpa,超过时建议接外泄油管液压马达试验台，接外泄油管时，应确保马达内总能充满油。外泄油管路应有一定的节流保持0.35Mpa以上的背压。接外泄油管除可以保持较低的背压外，还可以使马达内产生的磨损污染带走，并可产生一定的冷却作用。

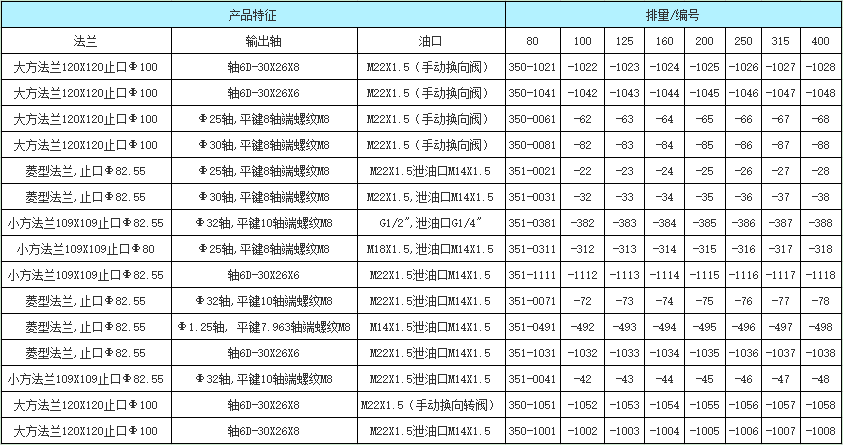

三、产品订货信息

订货参见尺寸及外形图，根据所选用的马达的具体型式从下表中选择对应编号，如需特殊连接方式，请与力沃公司联系。

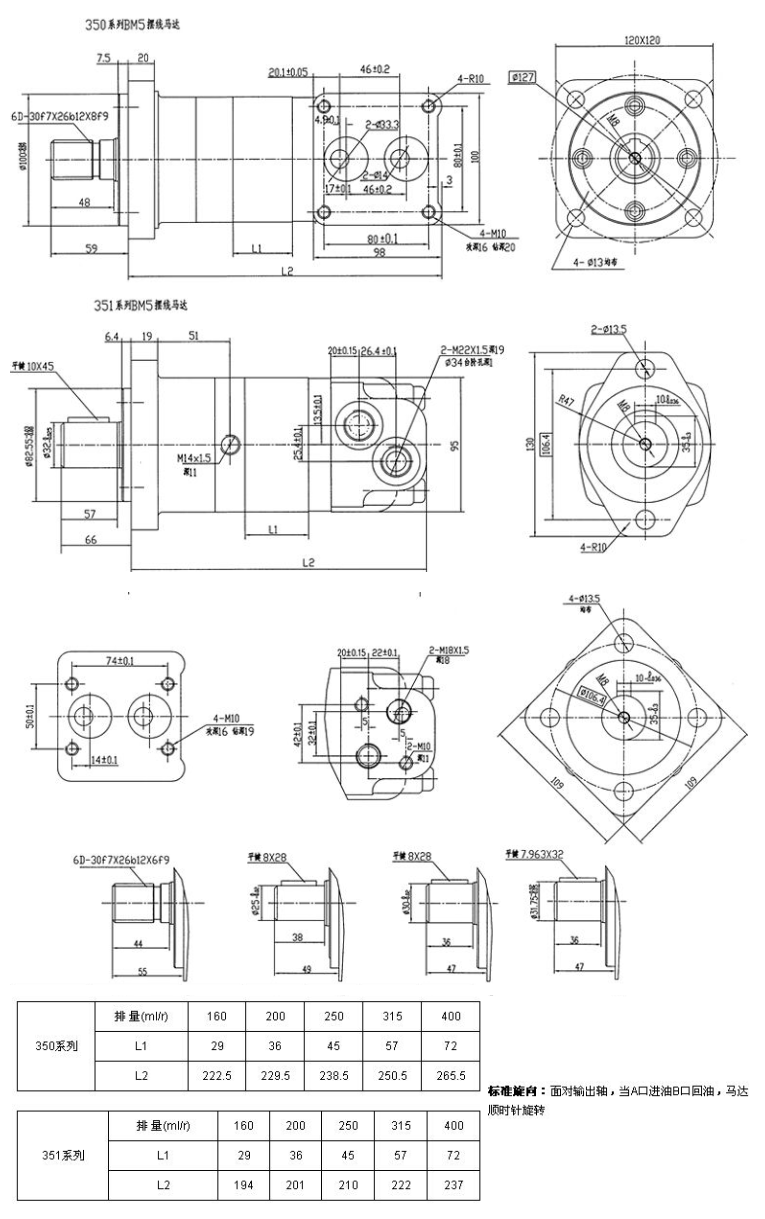

四、BM5摆线液压马达外形连接尺寸
